Bạn có bôi trơn vòng bi nhả ly hợp không? Câu trả lời đúng

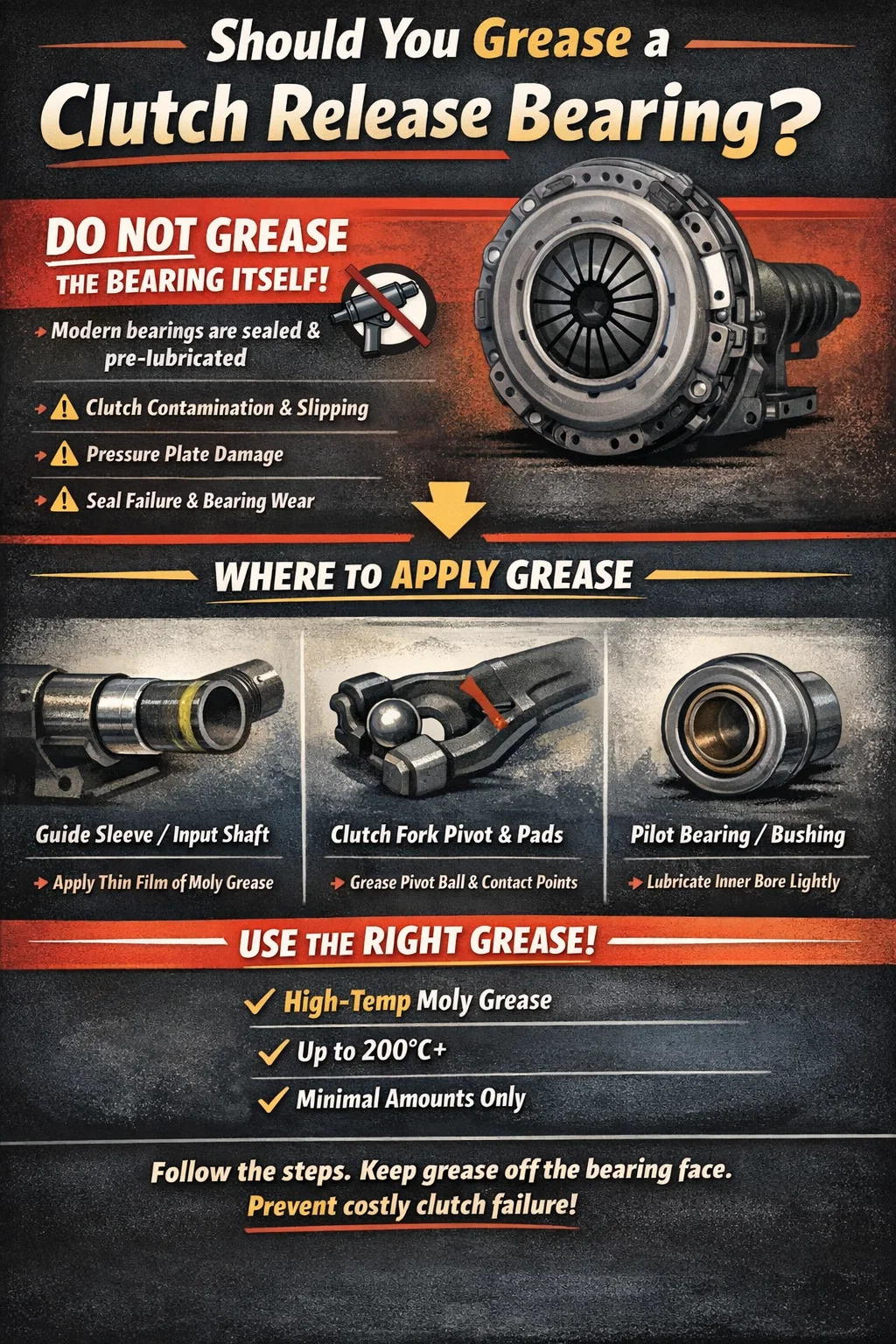

Câu trả lời trực tiếp: Bạn có nên bôi trơn vòng bi nhả ly hợp không?

Không, bạn không nên bôi trơn hiện đại ổ trục nhả ly hợp - còn được gọi là ổ trục ném - trong hầu hết các trường hợp. Phần lớn các vòng bi nhả ly hợp được sản xuất sau giữa những năm 1980 đều là các bộ phận được làm kín, bôi trơn trước. Chúng được sản xuất từ ​​nhà máy với một loại mỡ đặc biệt đã được đóng sẵn bên trong các ổ trục và chất bôi trơn bên trong đó được thiết kế để kéo dài toàn bộ thời gian sử dụng của ổ trục. Việc thêm mỡ bên ngoài vào ổ trục nhả ly hợp kín không giúp cải thiện hiệu suất của nó mà còn có thể gây ra hư hỏng.

Tuy nhiên, có một sắc thái quan trọng ở đây. Mặc dù bản thân ổ trục không được bôi trơn, nhưng một số điểm tiếp xúc nhất định xung quanh cụm ổ trục nhả ly hợp - cụ thể là các điểm tiếp xúc càng nâng, ống bọc ngoài hoặc ống dẫn hướng và bộ phận giữ ổ trục trục đầu vào - cần một lượng nhỏ mỡ bôi trơn ở nhiệt độ cao, chính xác trong quá trình lắp đặt. Việc phân biệt sai cách này là một trong những nguyên nhân phổ biến nhất gây ra hiện tượng ly hợp kêu, hỏng ổ trục và ly hợp bị mòn sớm.

Bài viết này trình bày chính xác vị trí bôi mỡ, loại sử dụng, lượng mỡ phù hợp và điều gì sẽ xảy ra khi bạn làm sai.

Vòng bi nhả ly hợp thực sự hoạt động như thế nào

Trước khi thảo luận về việc bôi trơn, cần hiểu được vai trò cơ học của ổ trục nhả ly hợp. Khi bạn nhấn bàn đạp ly hợp, một liên kết cơ khí hoặc thủy lực sẽ đẩy càng ly hợp, từ đó đẩy ổ trục đẩy vào các ngón tay của đĩa áp đang quay (còn gọi là ngón tay lò xo màng). Vòng bi cho phép một bộ phận đứng yên — càng ly hợp — ép vào một bộ phận đang quay nhanh — tấm áp suất — mà không cần mài chúng lại với nhau.

Ổ trục nhả thường nằm trên ống dẫn hướng bao quanh trục đầu vào của hộp số. Trong hệ thống liên kết cáp hoặc cơ khí, ổ trục chỉ tiếp xúc với tấm áp suất khi nhấn bàn đạp. Trong nhiều hệ thống thủy lực, ổ trục có thể tiếp xúc thường xuyên với các ngón tay lò xo màng, điều này đặt ra yêu cầu lớn hơn về bôi trơn bên trong ổ trục.

Nhiệt độ hoạt động bên trong vỏ chuông có thể đạt tới 150°C đến trên 200°C trong điều kiện sử dụng thường xuyên và ổ trục phải xử lý đồng thời cả tải trọng quay và tải trọng dọc trục (lực đẩy). Đây là lý do tại sao mỡ đóng gói sẵn tại nhà máy được thiết kế đặc biệt cho ứng dụng đó — và tại sao việc thay thế nó bằng chất bôi trơn bên ngoài không phù hợp có thể gây ra hỏng hóc.

Tại sao bạn không nên bôi trơn vòng bi

Vòng bi nhả ly hợp kín có tấm chắn cao su hoặc kim loại ở cả hai mặt để giữ lại dầu mỡ bên trong và loại bỏ chất gây ô nhiễm. Khi bạn bôi thêm mỡ vào bên ngoài ổ trục như vậy, một số vấn đề có thể xảy ra:

• Đĩa ly hợp bị nhiễm bẩn: Dầu mỡ thừa di chuyển dưới tác dụng của nhiệt và lực ly tâm. Nếu nó chạm tới vật liệu ma sát của đĩa ly hợp, đĩa sẽ trở nên mờ hoặc dính dầu và ly hợp sẽ trượt ngay lập tức. Việc thay thế một đĩa ly hợp bị nhiễm bẩn thường tốn từ 300 đến 700 USD chỉ riêng các bộ phận, chưa tính nhân công.
• Hư hỏng tấm áp suất: Dầu mỡ trên bề mặt ma sát của tấm áp lực gây ra sự ăn khớp không đều, rung động và làm mặt tiếp xúc của tấm áp lực bị mài mòn nhanh hơn.
• Niêm phong hư hỏng: Nhiều loại mỡ thông thường không tương thích với các hợp chất cao su được sử dụng trong phốt ổ trục. Đặc biệt, các loại mỡ làm từ dầu mỏ có thể gây ra hiện tượng sưng tấy hoặc xuống cấp của vòng đệm, khiến mỡ bôi trơn bên trong nhà máy rò rỉ ra ngoài và làm nhiễm bẩn ổ trục.
• Quá tải vòng bi: Quá nhiều mỡ bên ngoài có thể tạo ra lực cản trên ổ trục, tạo thêm nhiệt và rút ngắn tuổi thọ sử dụng thay vì kéo dài tuổi thọ.
• Vấn đề tiếng ồn: Mỡ bôi lên mặt của ổ trục nhả tiếp xúc với các chốt lò xo màng có thể gây ra tiếng ồn khi ăn khớp và ly hợp kêu không nhất quán.

Ngoại lệ duy nhất đối với quy tắc này liên quan đến vòng bi loại cũ hoặc loại vòng bi có thể sử dụng được trong các phương tiện trước những năm 1980 hoặc trong một số ứng dụng nông nghiệp và thiết bị nặng. Các thiết bị này được thiết kế để có thể tra dầu lại định kỳ và sẽ có cấu trúc mở hoặc bán che chắn rõ ràng. Nếu bạn đang làm việc trên một chiếc xe cổ, hãy kiểm tra sổ tay hướng dẫn bảo dưỡng để xác nhận xem vòng bi loại bỏ của bạn có thuộc loại có thể sử dụng được hay không.

Trường hợp cần bôi trơn trong quá trình lắp đặt ổ trục nhả ly hợp

Mặc dù bản thân thân ổ trục không được bôi trơn nhưng một số bộ phận xung quanh phải được bôi trơn trong quá trình ly hợp. Việc bỏ qua các bước này sẽ gây ra tiếng ồn, cảm giác bàn đạp thô ráp và phần cứng xung quanh bị mòn sớm.

Vòng đệm/ống dẫn hướng ổ trục đầu vào

Ổ trục nhả ly hợp trượt qua lại trên ống dẫn hướng hoặc bộ phận giữ ổ trục khi bàn đạp ly hợp được vận hành. Đây là điểm tiếp xúc trượt giữa hai bề mặt kim loại và cần có một lớp mỡ bôi trơn nhẹ để ngăn chặn hiện tượng lõm và cho phép chuyển động trơn tru, yên tĩnh. Bôi một lớp mỡ bôi trơn nhiệt độ cao rất mỏng, đồng đều vào ống dẫn hướng - đủ để chỉ phủ lên bề mặt mà không có bất kỳ phần thừa nào có thể di chuyển về phía đĩa ly hợp.

Một sai lầm phổ biến là bôi quá nhiều dầu mỡ vào đây. Một màng mỏng là tất cả những gì cần thiết. Những mảng mỡ dày sẽ di chuyển dọc theo trục dưới chu kỳ nhiệt và rung động và có thể làm nhiễm bẩn đĩa ly hợp trong phạm vi vài trăm dặm.

Các điểm tiếp xúc của nĩa ly hợp

Phuộc ly hợp quay trên chốt bi hoặc điểm xoay và tiếp xúc với bộ phận giữ ổ trục nhả ở hai điểm. Cả bi xoay và miếng đệm tiếp xúc của phuộc trên bộ phận giữ ổ trục đều cần một lượng nhỏ dầu mỡ. Đây là những điểm tiếp xúc giữa kim loại với kim loại dưới tải trọng đòn bẩy đáng kể và chúng sẽ bị mòn nhanh chóng nếu không được bôi trơn. Bôi một lượng mỡ cỡ hạt đậu lên bi trục và bôi một lớp nhẹ lên từng miếng tiếp xúc của phuộc.

Trục và liên kết của bàn đạp ly hợp (nếu có thể truy cập được)

Nếu bạn đã tắt hộp số, bạn nên kiểm tra ống lót bàn đạp ly hợp, trục quay và bất kỳ thanh liên kết cơ học nào để bôi trơn trong khi bạn tiếp cận. Bàn đạp kêu cót két và cảm giác ly hợp cứng thường do các điểm trục khô chứ không phải bất cứ thứ gì bên trong vỏ chuông.

Vòng bi thí điểm hoặc ống lót thí điểm

Ổ trục riêng biệt này nằm ở tâm trục khuỷu hoặc bánh đà và đỡ đầu trục đầu vào của hộp số. Nó không phải là một phần của cụm ổ trục loại bỏ nhưng luôn được thay thế trong quá trình thực hiện công việc ly hợp. Nếu bạn đang lắp đặt một ống lót dẫn hướng bằng đồng (chứ không phải ổ lăn kim), hãy bôi một lớp mỏng dầu bôi trơn lắp ráp hoặc mỡ lithium màu trắng vào lỗ bên trong của nó trước khi lắp đặt.

Loại mỡ phù hợp để sử dụng cho các bộ phận ly hợp

Không phải tất cả các loại mỡ bôi trơn đều thích hợp cho các ứng dụng ly hợp. Môi trường bên trong vỏ chuông — nhiệt độ cao, độ rung và nguy cơ nghiêm trọng do ô nhiễm vật liệu ma sát — đòi hỏi các đặc tính cụ thể của sản phẩm.

Khuyến nghị tiêu chuẩn công nghiệp cho việc lắp đặt ổ trục nhả ly hợp là bôi mỡ gốc moly, nhiệt độ cao với số lượng tối thiểu cho các điểm tiếp xúc cụ thể được mô tả ở trên. Nhiều nhà sản xuất bộ ly hợp, bao gồm Sachs, LUK và Exedy, bao gồm một gói nhỏ loại mỡ này trong gói bộ ly hợp của họ - hãy sử dụng những gì họ cung cấp và chỉ áp dụng cho các điểm được chỉ định.

Từng bước: Bôi trơn đúng cách trong quá trình lắp đặt ổ trục nhả ly hợp

Quy trình sau đây áp dụng cho xe dẫn động cầu sau thông thường có phuộc ly hợp cơ khí. Hệ thống nhả thủy lực có thể hơi khác một chút nhưng nguyên tắc cốt lõi vẫn giống nhau.

1. Tháo và kiểm tra tất cả các thành phần. Sau khi tháo hộp số và ly hợp cũ, hãy làm sạch bên trong vỏ chuông, ống dẫn hướng cũng như phuộc ly hợp và khu vực bi trục bằng chất tẩy rửa phanh. Loại bỏ dầu mỡ, rỉ sét hoặc mảnh vụn cũ. Kiểm tra ống dẫn hướng xem có rãnh mòn hoặc ăn mòn không.
2. Bôi mỡ vào ống dẫn hướng. Sử dụng một miếng giẻ sạch hoặc ngón tay đeo găng, bôi một lớp mỡ moly nhiệt độ cao mỏng, đồng đều lên toàn bộ chiều dài của ống dẫn hướng mà ổ trục nhả sẽ di chuyển. Lau sạch mọi phần dư thừa. Bề mặt trông ướt, không dày.
3. Trượt ổ trục nhả mới vào ống dẫn hướng. Xác nhận rằng nó trượt tự do và trơn tru. Nếu nó bị dính hoặc kéo, hãy kiểm tra các vệt trên tay áo và xử lý chúng trước khi tiếp tục.
4. Không bôi bất kỳ loại mỡ nào lên mặt ổ trục nhả - phía tiếp xúc với các chốt lò xo màng. Bề mặt này phải luôn khô ráo.
5. Bôi mỡ bi xoay phuộc. Bôi một lượng mỡ cỡ hạt đậu vào chốt bi trụ. Trải nó xung quanh bề mặt quả bóng.
6. Bôi mỡ vào các miếng đệm tiếp xúc của phuộc. Bôi một ít dầu mỡ lên hai tai hoặc miếng đệm tiếp xúc của phuộc ly hợp nơi chúng tiếp xúc với vòng đệm ổ trục nhả.
7. Lắp phuộc ly hợp, đảm bảo nó nằm đúng vị trí trên bi trụ và kẹp hoặc giữ vào ổ trục nhả một cách an toàn.
8. Thực hiện kiểm tra cuối cùng. Nhìn vào bên trong vỏ chuông và xác nhận rằng không có dầu mỡ thừa ở gần khu vực đĩa ly hợp hoặc trên tấm áp suất. Lau sạch dầu mỡ còn sót lại trước khi tiếp tục.
9. Hoàn tất cài đặt và xác minh hoạt động của bàn đạp trước khi đưa xe trở lại hoạt động.

Điều gì xảy ra khi bạn tra dầu quá nhiều vào cụm ổ trục nhả ly hợp

Tra dầu quá nhiều trong quá trình lắp ly hợp là một trong những nguyên nhân hàng đầu gây ra hiện tượng thường được chẩn đoán là "ly hợp bị lỗi" ngay sau khi thay thế. Các triệu chứng xuất hiện nhanh chóng — thường trong vòng vài trăm dặm — và có thể giống nhiều vấn đề khác nhau tùy thuộc vào nơi dầu mỡ di chuyển.

• Ly hợp trượt: Triệu chứng tức thời nhất là khi dầu mỡ lọt vào đĩa ly hợp. Vòng tua động cơ tăng cao mà tốc độ xe không tăng tương ứng, đặc biệt là khi có tải. Đĩa ly hợp phải được thay thế.
• Ly hợp kêu lạch cạch hoặc rùng mình: Đĩa hoặc đĩa ép bị nhiễm bẩn một phần sẽ tạo ra sự rung lắc, lắc lư ở tốc độ thấp, đặc biệt khi kéo ra khỏi điểm dừng.
• Mùi cháy: Vật liệu ma sát bị nhiễm bẩn có thể tạo ra mùi khét nồng nặc, đặc biệt là trong lần tháo dỡ ban đầu khi dầu mỡ còn sót lại đốt cháy các bộ phận nóng.
• Chịu tiếng ồn do lực cản quá mức: Các rãnh trượt của ổ trục được bôi trơn quá nhiều có thể thu hút các hạt kim loại và sạn, dẫn đến mài mòn ổ trục nhanh hơn và tạo ra tiếng ồn hoặc tiếng ầm ầm khi nhấn bàn đạp ly hợp.
• Lỗi ổ trục nhả sớm: Nếu mỡ không tương thích đã làm hỏng phốt ổ trục, chất bôi trơn bên trong được đóng gói sẵn sẽ rò rỉ ra ngoài và ổ trục bị khô, thường hỏng trong phạm vi 10.000–20.000 dặm thay vì 60.000–100.000 dặm như dự kiến.

Trong trường hợp xấu nhất, việc tra dầu quá mức đòi hỏi phải bỏ hộp số lần nữa và thay thế toàn bộ bộ ly hợp - một công việc mà trong môi trường cửa hàng có chi phí từ $800 và $1,800 trở lên tùy theo xe. Gói mỡ có trong hầu hết các bộ ly hợp chỉ chứa đủ sản phẩm cho công việc; nếu bạn sử dụng toàn bộ gói ở đúng nơi, bạn sẽ không bôi quá nhiều dầu mỡ.

Vòng bi nhả thủy lực: Những cân nhắc đặc biệt

Nhiều phương tiện hiện đại sử dụng xi lanh phụ đồng tâm (CSC) - một bộ phận thủy lực kết hợp xi lanh phụ và ổ trục nhả thành một cụm lắp trực tiếp trên bộ phận giữ ổ trục đầu vào bên trong vỏ chuông. Những thứ này ngày càng phổ biến trên các phương tiện châu Âu, xe tải hiện đại và xe hiệu suất.

Các quy tắc bôi trơn cho thiết bị CSC thậm chí còn nghiêm ngặt hơn so với vòng bi loại thông thường. Không bôi bất kỳ loại mỡ nào lên mặt ổ trục hoặc thân thủy lực của thiết bị CSC. Các hội đồng này được niêm phong hoàn toàn và khép kín. Điểm bôi trơn duy nhất là ống dẫn hướng và thậm chí sau đó, một số nhà sản xuất chỉ định lắp đặt khô hoặc chất bôi trơn gốc silicone cụ thể để tránh các vấn đề về khả năng tương thích của phốt với phốt thủy lực bên trong CSC.

Luôn tham khảo hướng dẫn cụ thể được cung cấp kèm theo thiết bị CSC thay thế. Làm sai điều này có thể gây ra hỏng phớt thủy lực bên trong bộ phận vòng bi, dẫn đến mất chất lỏng và hỏng hệ thống ly hợp - hậu quả nghiêm trọng và tốn kém hơn so với đĩa ma sát bị nhiễm bẩn.

Những lầm tưởng phổ biến về bôi trơn vòng bi nhả ly hợp

Chuyện hoang đường: Nhiều dầu mỡ hơn có nghĩa là bảo vệ tốt hơn

Đây là quan niệm sai lầm phổ biến nhất. Trong các ứng dụng ly hợp, nhiều dầu mỡ hơn cũng không tốt hơn - nó cực kỳ có hại. Một màng mỏng cung cấp sự bôi trơn cần thiết. Dầu mỡ thừa không có nơi nào để đi và di chuyển về phía bề mặt ma sát.

Chuyện hoang đường: Bạn nên bôi trơn nhiều các trục đầu vào

Các trục xoay của trục đĩa ly hợp trượt lên trục đầu vào cần một lượng nhỏ chất bôi trơn để đĩa có thể tách ra một cách sạch sẽ. Tuy nhiên, nhiều chuyên gia hiện nay thích lắp đặt những loại này ở dạng khô hoặc hầu như không có chất bôi trơn nào, vì bất kỳ dầu mỡ nào trên các trục đều có xu hướng di chuyển. Nếu bạn áp dụng bất cứ điều gì ở đây, hãy sử dụng mức tối thiểu tuyệt đối - chỉ bôi một chút dầu moly lên răng spline, sau đó lau sạch phần thừa bằng giẻ sạch.

Chuyện lầm tưởng: Tiếng ồn của vòng bi có nghĩa là vòng bi cần được bôi trơn

Nếu vòng bi nhả ly hợp của bạn phát ra tiếng ồn - âm thanh kêu lạch cạch, ken két hoặc lạch cạch khi nhấn bàn đạp - vòng bi cần được thay thế, không được bôi trơn. Vòng bi bịt kín phát sinh tiếng ồn hoặc bị hỏng bên trong hoặc bị mòn đến mức không thể bôi trơn lại hoặc không hiệu quả. Cố gắng bôi trơn nó từ bên ngoài sẽ không khôi phục được ổ trục bịt kín bị hỏng.

Chuyện hoang đường: Bất kỳ loại dầu mỡ nào cũng sẽ hoạt động trong chốc lát

Mỡ khung, mỡ bôi trơn trục và mỡ bôi trơn đa dụng đều có điểm nhỏ giọt dưới nhiệt độ thường xuyên đạt được bên trong vỏ chuông. Sử dụng sai sản phẩm không những không mang lại hiệu quả bảo vệ mà còn gây ra nguy cơ ô nhiễm khi mỡ hóa lỏng dưới nhiệt.

Vòng bi nhả ly hợp được lắp đúng cách sẽ kéo dài bao lâu

Một ổ trục nhả ly hợp chất lượng, được lắp đặt đúng cách với chất bôi trơn thích hợp tại các điểm tiếp xúc và không có dầu mỡ trên mặt ổ trục, sẽ kéo dài tuổi thọ của bộ ly hợp. Trong việc sử dụng xe khách thông thường, điều đó có nghĩa là:

• Điều kiện lái xe tiêu chuẩn: 60.000 đến 100.000 dặm, thường dài hơn khi sử dụng nhiều trên đường cao tốc nơi ly hợp được vận hành ít thường xuyên hơn.
• Lái xe dừng và đi trong đô thị: 40.000 đến 70.000 dặm do tần số hoạt động ly hợp cao hơn.
• Hiệu suất và theo dõi việc sử dụng: Ngắn hơn đáng kể — chỉ khoảng 20.000 dặm tùy thuộc vào nhiệt độ vận hành và mức độ sử dụng.

Bởi vì việc tiếp cận ổ trục nhả yêu cầu phải tháo hộp số, nên thông lệ tiêu chuẩn là luôn thay ổ trục nhả bất cứ khi nào thực hiện công việc ly hợp, bất kể ổ trục cũ có bị mòn rõ ràng hay không. Chi phí của ổ trục - thông thường $20 đến $80 cho hầu hết các loại xe chở khách - không đáng kể so với chi phí nhân công để bỏ hộp số lần thứ hai.

Tóm tắt: Quy tắc bôi trơn ổ trục nhả ly hợp

Việc bôi trơn ngay khi lắp đặt ổ trục nhả ly hợp là về độ chính xác và khả năng kiềm chế chứ không phải rộng rãi với súng bắn mỡ. Đây là bản tóm tắt đầy đủ:

• Không bôi trơn ổ trục nhả ly hợp. Vòng bi loại kín hiện đại được bôi trơn trước suốt đời và không cần mỡ bên ngoài.
• Bôi một lớp mỏng mỡ moly nhiệt độ cao vào ống dẫn hướng nơi ổ trục trượt.
• Bôi mỡ bi xoay phuộc ly hợp và miếng đệm tiếp xúc phuộc với một lượng nhỏ, chính xác cùng một loại dầu mỡ.
• Không bao giờ bôi mỡ lên mặt tiếp xúc ổ trục hoặc trên bất kỳ bề mặt ma sát nào.
• Chỉ sử dụng mỡ bôi trơn ở nhiệt độ cao được đánh giá về môi trường nhiệt bên trong vỏ chuông.
• Làm theo hướng dẫn của nhà sản xuất bộ ly hợp và sử dụng gói mỡ được cung cấp khi được chỉ định.
• Đối với xi lanh phụ đồng tâm thủy lực, hãy tham khảo hướng dẫn dành riêng cho sản phẩm và sai lầm khi sử dụng ít dầu mỡ hơn hoặc không dùng chút dầu mỡ nào trên ống dẫn hướng.

Việc tuân theo các quy tắc này sẽ giúp bộ nhả ly hợp có tuổi thọ sử dụng tốt nhất có thể, đảm bảo hoạt động trơn tru và nhất quán của bộ ly hợp, đồng thời tránh những sai lầm tốn kém khiến bộ ly hợp mới hoàn toàn tốt bị vứt thẳng vào thùng rác.
